Thông tin chi tiết sản phẩm:
|

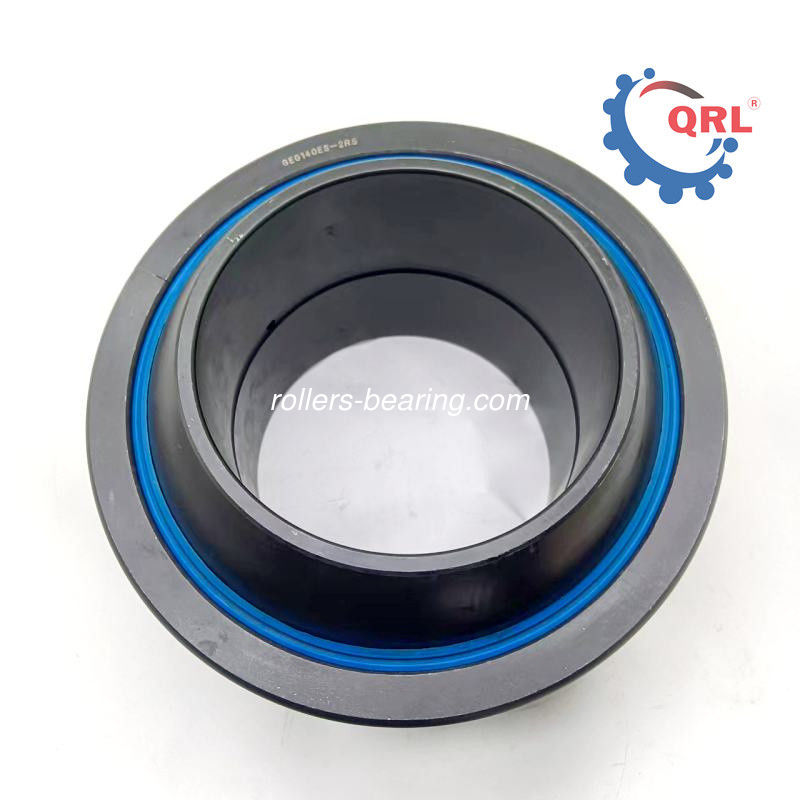

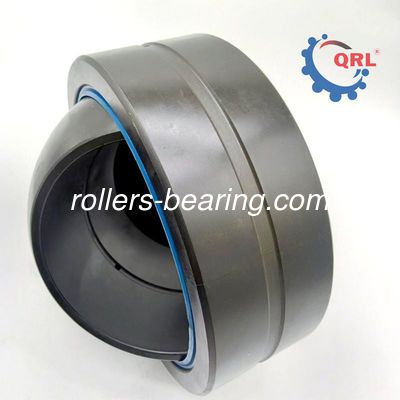

| OE NO.: | GEG 140 ES 2RS | Loại:: | Vòng bi trơn hình cầu |
|---|---|---|---|
| Kích thước: | 140*230*130mm | Tên sản phẩm: | Máy móc công nghiệp |
| Trọng lượng: | 18,5 kg/chiếc | Địa điểm xuất xứ:: | Trung Quốc |
| Làm nổi bật: | 140*230*130 mm Xếp hình cầu,QRL Xếp hình cầu |
||
| Tên sản phẩm | Đường trượt hình cầu |
| Đánh giá độ chính xác | P6, P0, P5, P4, P2 |
| Vật liệu | Thép vòng bi (GCr15) |
| Phân loại | C0 C1 C2 C3 C4 C5 |
| Rung động & ồn ào | Z1,Z2,Z3 V1,V2,V3 |
| Giao tiếp trượt | Thép trên thép |
| Đặc điểm | Độ chính xác cao, tốc độ cao, tuổi thọ dài, độ tin cậy cao, tiếng ồn thấp, Giảm ma sát |
| Chứng nhận | ISO 9001:2008 |
| Bao bì | 1.Neutral Packaging Bearing 2.Industrial Packing 3.Commercial Packing Bearing 4.Customize |
| Thời gian giao hàng | 30 - 45 ngày sau khi xác nhận đơn đặt hàng |
Đường trượt hình cầu Mô tả
Các vòng bi phẳng hình cầu phóng xạ có một vòng bên trong với bề mặt bên ngoài tròn và một vòng bên ngoài với bề mặt bên trong tròn nhưng rãnh tương ứng.
| Loại vòng bi | Kích thước/mm | α/(°)≈ | ||||||||||||
| GE...E kiểu | GE...ES | GE...DS | GE...C | GE...ES-2RS | d | D | B | C | d1≈ | dk1 | rmin | r1smin | Các loại khác | GE...ES-2RS kiểu |
| GE4E | - Không. | - Không. | GE4C | - Không. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Không. |
| GE5E | - Không. | GE5DS | GE5C | - Không. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Không. |
| GE6E | - Không. | GE6DS | GE6C | - Không. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Không. |
| GE8E | - Không. | GESDS | GE8C | - Không. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Không. |
| GE10E | - Không. | GE10DS | GE10C | - Không. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Không. |
| GE12E | - Không. | GE12DS | GE12C | - Không. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Không. |
| - Không. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Không. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Không. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Không. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Không. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Không. | GE35ES | GE35DS | - Không. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Không. | GE40ES | GE40DS | - Không. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Không. | GE45ES | GE45DS | - Không. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Không. | GE50ES | GE50DS | - Không. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Không. | GE55ES | GE55DS | - Không. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Không. |
| - Không. | GE60ES | GE60DS | - Không. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Không. | GE70ES | GE70DS | - Không. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Không. | GE80ES | GE80DS | - Không. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Không. | GE90ES | GE90DS | - Không. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Không. | GE100ES | GE100DS | - Không. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Không. | GE110ES | GE110DS | - Không. | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Không. | GE120ES | GE120DS | - Không. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Không. | GE140ES | GE140DS | - Không. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Không. | GE160ES | GE160DS | - Không. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Không. | GE180ES | GE180DS | - Không. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Không. | GE200ES | GE200DS | - Không. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Đường trượt hình cầuGiao hàng
Theo các ứng dụng khác nhau, các vòng bi không có vòng tròn bên trong hoặc con lăn kim và các thành phần lồng có thể được lựa chọn. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, độ cứng, độ chính xác gia công và chất lượng bề mặt của bề mặt đường cong của trục hoặc lỗ lồng phải tương tự như đường cong của vòng bi.Loại vòng bi này chỉ có thể chịu tải radial.
