Thông tin chi tiết sản phẩm:
|

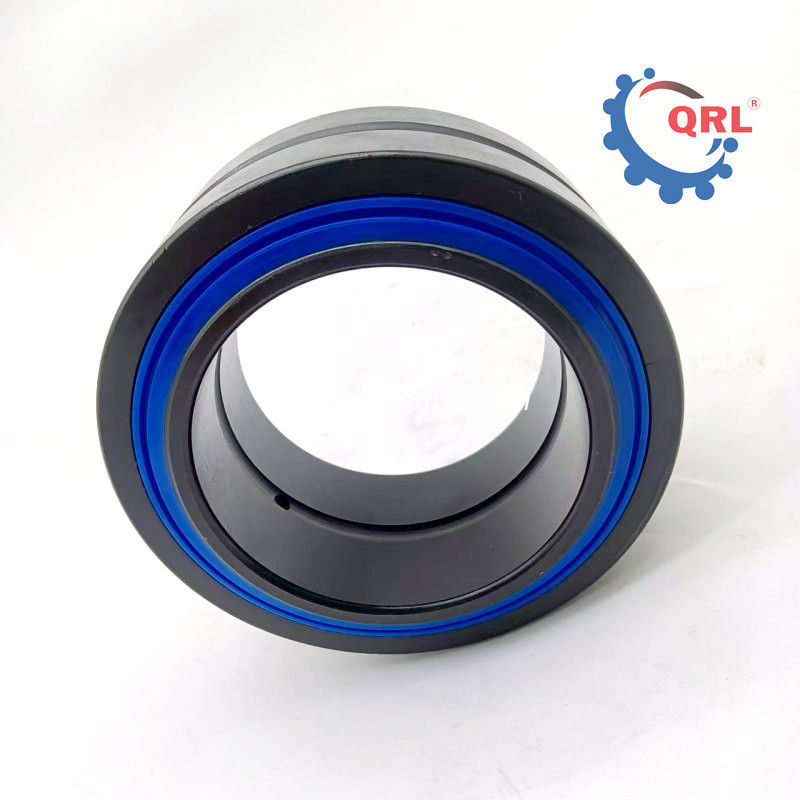

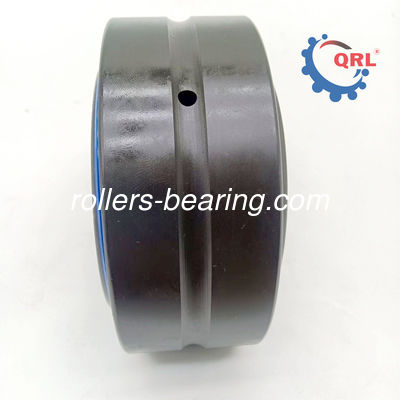

| Loại:: | Vòng bi trơn hình cầu | OE NO.: | GE70ES-2RS |
|---|---|---|---|
| Tên sản phẩm: | Máy móc công nghiệp | Kích thước: | 70x105x49 .MM |
| Trọng lượng: | 1,51 kg/chiếc | Địa điểm xuất xứ:: | Trung Quốc |
| Làm nổi bật: | 70x105x49 MM Spherical Bushing Plain Bearing,GE70ES-2RS Spherical Bushing Plain Bearing |
||
Xương đệm hình cầu; 70MM khoan; 40MM chiều rộng nhà; 105MM đường kính bên ngoài; Hoàn chỉnh với vòng ngoài và bên trong; tự sắp xếp; Thành viên bên ngoài thép; Quả thép; 2 con dấu; 49MM chiều rộng tổng thể;Có thể bôi trơn lại
Đường trượt hình cầu Mô tả
Các vòng bi phẳng hình cầu phóng xạ có một vòng bên trong với bề mặt bên ngoài tròn và một vòng bên ngoài với bề mặt bên trong tròn nhưng rãnh tương ứng.
| Loại vòng bi | Kích thước/mm | α/(°)≈ | ||||||||||||
| GE...E kiểu | GE...ES | GE...DS | GE...C | GE...ES-2RS | d | D | B | C | d1≈ | dk1 | rmin | r1smin | Các loại khác | GE...ES-2RS kiểu |
| GE4E | - Không. | - Không. | GE4C | - Không. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Không. |
| GE5E | - Không. | GE5DS | GE5C | - Không. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Không. |
| GE6E | - Không. | GE6DS | GE6C | - Không. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Không. |
| GE8E | - Không. | GESDS | GE8C | - Không. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Không. |
| GE10E | - Không. | GE10DS | GE10C | - Không. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Không. |
| GE12E | - Không. | GE12DS | GE12C | - Không. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Không. |
| - Không. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Không. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Không. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Không. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Không. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Không. | GE35ES | GE35DS | - Không. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Không. | GE40ES | GE40DS | - Không. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Không. | GE45ES | GE45DS | - Không. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Không. | GE50ES | GE50DS | - Không. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Không. | GE55ES | GE55DS | - Không. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Không. |
| - Không. | GE60ES | GE60DS | - Không. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Không. | GE70ES | GE70DS | - Không. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Không. | GE80ES | GE80DS | - Không. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Không. | GE90ES | GE90DS | - Không. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Không. | GE100ES | GE100DS | - Không. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Không. | GE110ES | GE110DS | - Không. | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Không. | GE120ES | GE120DS | - Không. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Không. | GE140ES | GE140DS | - Không. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Không. | GE160ES | GE160DS | - Không. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Không. | GE180ES | GE180DS | - Không. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Không. | GE200ES | GE200DS | - Không. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Đường trượt hình cầuGiao hàng
Theo các ứng dụng khác nhau, các vòng bi không có vòng tròn bên trong hoặc con lăn kim và các thành phần lồng có thể được lựa chọn. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, độ cứng, độ chính xác gia công và chất lượng bề mặt của bề mặt đường cong của trục hoặc lỗ lồng phải tương tự như đường cong của vòng bi.Loại vòng bi này chỉ có thể chịu tải radial.
