Thông tin chi tiết sản phẩm:
|
| Loại:: | Vòng bi trơn hình cầu | số phổ quát: | GE25ES |
|---|---|---|---|
| OE NO.: | GE 45 ES-2RS | Tên sản phẩm: | Đối với ô tô |
| Kích thước: | 45x68x32 mm | Đánh giá chính xác:: | P4 P5 P6 P2 |
| Trọng lượng: | 0,31 kg/chiếc | Địa điểm xuất xứ:: | Trung Quốc |
| Làm nổi bật: | 45x68x32 vòng bi hình cầu,Bearings hình cầu hình đường radial |
||

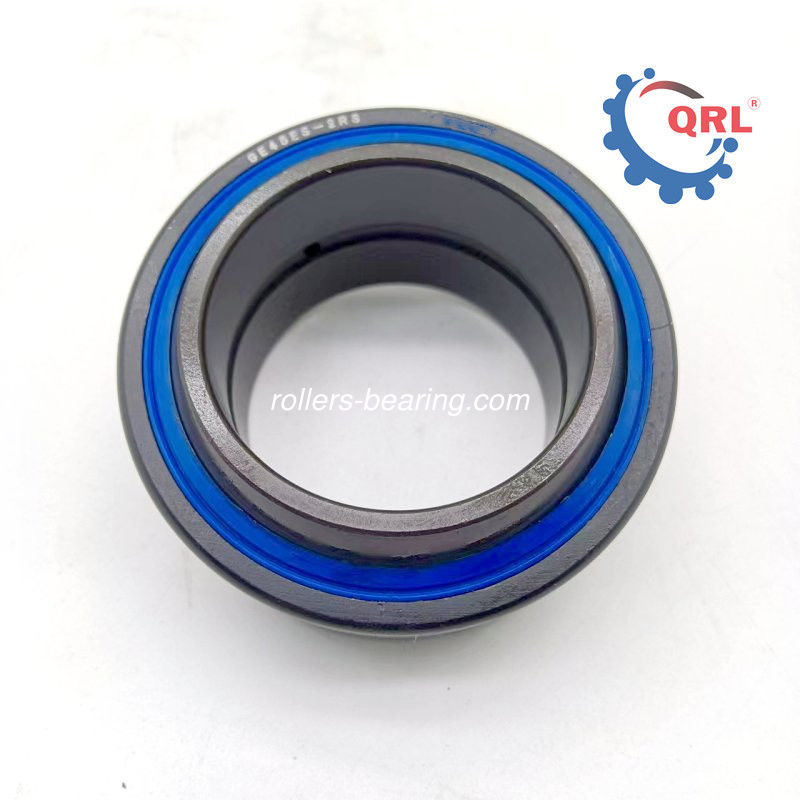

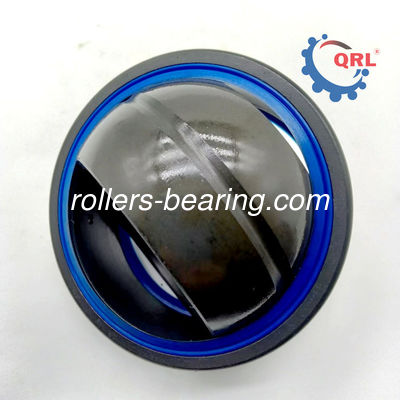

| Số phần | GE 45 ES |
| Hệ thống đo lường | Phương pháp đo |
| Loại vòng bi | Đường đệm đơn giản |
| Loại vòng bi | Xanh |
| Đối với hướng tải | Kết hợp Radial và Động lực |
| Hình dạng vòng trong | Đường rãnh |
| Hình dạng vòng ngoài | Đường rãnh |
| Loại con dấu | Mở |
| Bore Dia | 45 mm |
| Bore Dia Tolerance | -0.012mm đến 0 |
| Outer Dia | 68 mm |
| Sự dung nạp bên ngoài | -0.013mm đến 0 |
| Chiều rộng danh nghĩa | 32 mm |
| Độ dung nạp chiều rộng danh nghĩa | -0,12mm đến 0 |
| Chiều rộng Vòng ngoài | 25 mm |
| Độ dung nạp của vòng ngoài | -0.3mm đến 0 |
| góc nghiêng | 7° |
| Chuỗi bên trong đường đua đường kính | 60 mm |
Đường thẳng hình cầu Mô tả
Spherical Bearing là một vòng bi trượt tự sắp xếp hạng nặng, có khả năng chống chấn động cao, sản phẩm này phù hợp nhất với phần dao động dưới tải trọng chậm, nặng.
| Loại vòng bi | Kích thước/mm | α/(°)≈ | ||||||||||||
| GE...E kiểu | GE...ES | GE...DS | GE...C | GE...ES-2RS | d | D | B | C | d1≈ | dk1 | rmin | r1smin | Các loại khác | GE...ES-2RS kiểu |
| GE4E | - Không. | - Không. | GE4C | - Không. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Không. |
| GE5E | - Không. | GE5DS | GE5C | - Không. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Không. |
| GE6E | - Không. | GE6DS | GE6C | - Không. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Không. |
| GE8E | - Không. | GESDS | GE8C | - Không. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Không. |
| GE10E | - Không. | GE10DS | GE10C | - Không. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Không. |
| GE12E | - Không. | GE12DS | GE12C | - Không. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Không. |
| - Không. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Không. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Không. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Không. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Không. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Không. | GE35ES | GE35DS | - Không. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Không. | GE40ES | GE40DS | - Không. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Không. | GE45ES | GE45DS | - Không. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Không. | GE50ES | GE50DS | - Không. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Không. | GE55ES | GE55DS | - Không. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Không. |
| - Không. | GE60ES | GE60DS | - Không. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Không. | GE70ES | GE70DS | - Không. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Không. | GE80ES | GE80DS | - Không. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Không. | GE90ES | GE90DS | - Không. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Không. | GE100ES | GE100DS | - Không. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Không. | GE110ES | GE110DS | - Không. | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Không. | GE120ES | GE120DS | - Không. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Không. | GE140ES | GE140DS | - Không. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Không. | GE160ES | GE160DS | - Không. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Không. | GE180ES | GE180DS | - Không. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Không. | GE200ES | GE200DS | - Không. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Đường thẳng hình cầuGiao hàng
Theo các ứng dụng khác nhau, các vòng bi không có vòng trong hoặc con lăn kim và các thành phần lồng có thể được lựa chọn. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, độ cứng, độ chính xác gia công và chất lượng bề mặt của bề mặt đường cong của trục hoặc lỗ khoang phải tương tự như đường cong của vòng bi.Loại vòng bi này chỉ có thể chịu tải radial.
