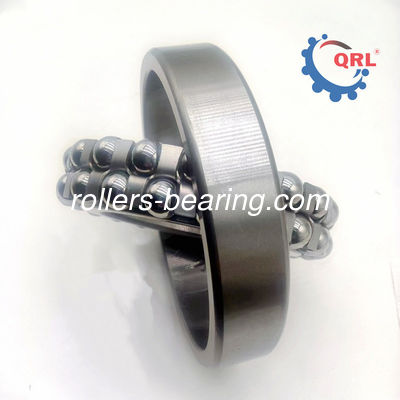

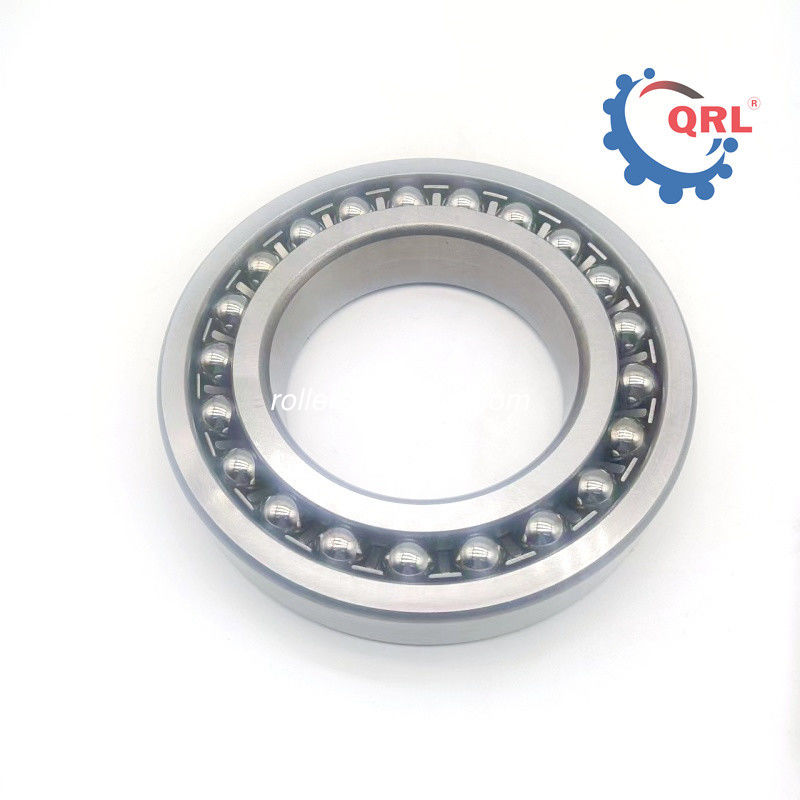

Thông tin chi tiết sản phẩm:
|
Loại: | Vòng bi tự sắp xếp | Số: | 1217K |
---|---|---|---|
Trọng lượng: | 2,95kg | Kích thước: | 85x150x28MM |
Giải tỏa: | C3 | Mẫu: | 6-16 ngày làm việc Phụ thuộc vào số lượng |
Loại con dấu: | Mở | Mô hình áp dụng:: | Máy móc nông nghiệp |
Điểm nổi bật: | 85x150x28MM Xích tự động vòng bi quả,đường đục cong vòng bi tự động |
Xây đệm quả bóng rãnh sâuThông số kỹ thuật
Kích thước | ||
d | = | 85mm |
D | = | 150mm |
B | = | 28mm |
r1r2 phút | = | 2mm |
Tốc độ, tải và trọng lượng | ||
Trọng lượng động | = | 48kN |
Trọng lượng tĩnh | = | 19.5kN |
Pu | = | 0.8Kn |
Tốc độ tham chiếu | = | 5000 vòng/phút |
Giới hạn tốc độ | = | 5600 vòng/phút |
Trọng lượng | = | 2.04kg |
Các yếu tố | ||
e | = | 0.17 |
Fa/Fr = e | = | 3.73 |
Fa/Fr > e | = | 5.78 |
Y0 | = | 3.91 |
Khớp với adaptor mang | ||
Áp dụng cho bộ điều chỉnh | = | H217 |
Áp dụng cho bộ điều chỉnh | = | HA217 |
Áp dụng cho bộ điều chỉnh | = | HE217 |
Mô tả vòng bi quả bóng rãnh sâu
Dòng vòng bi này có hai hàng quả bóng chạy trên cùng một đường đua bên ngoài hình cầu, điều này làm cho vòng bi tự sắp xếp, tự tập trung và không nhạy cảm với sự sai đường góc.Chúng đặc biệt phù hợp với các ứng dụng nơi dự kiến lệch trục đáng kể. Self-định hướng vòng bi quả có ma sát lăn thấp nhất của tất cả các vòng bi lăn và là loại vòng bi chạy mát nhất ngay cả ở tốc độ cao
Ưu điểm: dung nạp sự sai lệch, chạy mát mẻ, tự tập trung
Số sản phẩm của vòng bi hình quả cầu khe sâu
Đường đệm số. | Kích thước chính | Rmin | |||
Mở, 2RS | Mở, 2RS | d | D | b | |
1200 | 1200k | 10 | 30 | 9 | 0.6 |
1201 | 1201K | 12 | 32 | 10 | 0.6 |
1202 | 1202K | 15 | 35 | 11 | 0.6 |
1203 | 1203K | 17 | 40 | 12 | 0.6 |
1204 | 1204K | 20 | 47 | 14 | 1 |
1205 | 1205K | 25 | 52 | 15 | 1 |
1206 | 1206K | 30 | 62 | 16 | 1 |
1207 | 1207K | 35 | 72 | 17 | 1.1 |
1208 | 1208K | 40 | 80 | 18 | 1.1 |
1209 | 1209K | 45 | 85 | 19 | 1.1 |
1210 | 1210K | 50 | 90 | 20 | 1.1 |
1211 | 1211K | 55 | 100 | 21 | 1.5 |
1212 | 1212K | 60 | 110 | 22 | 1.5 |
1213 | 1213K | 65 | 120 | 23 | 1.5 |
1214 | 1214K | 70 | 125 | 24 | 1.5 |
1215 | 1215K | 75 | 130 | 25 | 1.5 |
1216 | 1216K | 80 | 140 | 26 | 2 |
1300 | 1300K | 10 | 35 | 11 | 0.6 |
1301 | 1301K | 12 | 37 | 12 | 1 |
1302 | 1302K | 15 | 42 | 13 | 1 |
1303 | 1303K | 17 | 47 | 14 | 1 |
1304 | 1304K | 20 | 52 | 15 | 1.1 |
1305 | 1305K | 25 | 62 | 17 | 1.1 |
1306 | 1306K | 30 | 72 | 19 | 1.1 |
1307 | 1307K | 35 | 80 | 21 | 1.5 |
Xây đệm quả bóng rãnh sâuỨng dụng
1Máy móc vật liệu: Máy khai thác mỏ, máy dệt may, thiết bị nâng, Máy nông nghiệp: máy kéo, máy thu hoạch, vv
2Máy máy khai thác mỏ hạng nặng: máy kim loại, máy đào, máy nâng, máy tải và thả, xe công nghiệp, thiết bị xi măng, v.v.
3Máy xây dựng: xe nâng, máy di chuyển đất, máy nén, máy bê tông, vv
4Các máy hóa dầu chung: máy khoan dầu, máy lọc dầu, máy hóa học, máy nén khí, máy giấy, máy in, vv
5Máy công cụ: máy rèn, máy đúc, máy chế biến gỗ, vv
6Xe hơi: xe tải, đường bộ, xe buýt, xe hơi, xe hơi sửa đổi, xe máy, vv
