Thông tin chi tiết sản phẩm:
|
| Kiểu:: | Vòng bi lăn kim | số phổ quát: | LM 25 UU |
|---|---|---|---|
| OE KHÔNG.: | LM 25 UU | tên sản phẩm: | Vì |
| Kích cỡ: | 25*40*41mm | Đánh giá chính xác:: | P4 P5 P6 P2 |
| Cân nặng: | 0,133 kg/chiếc | Nguồn gốc:: | Trung Quốc |
| Điểm nổi bật: | Vòng bi tuyến tính LM 25 UU,Vòng bi tuyến tính P2 |
||

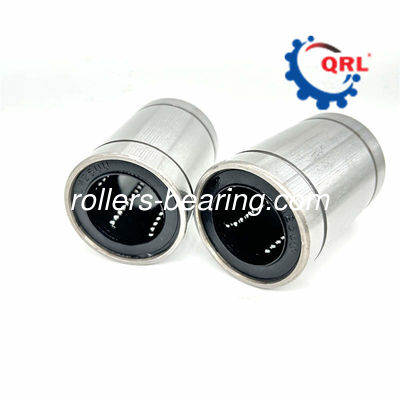

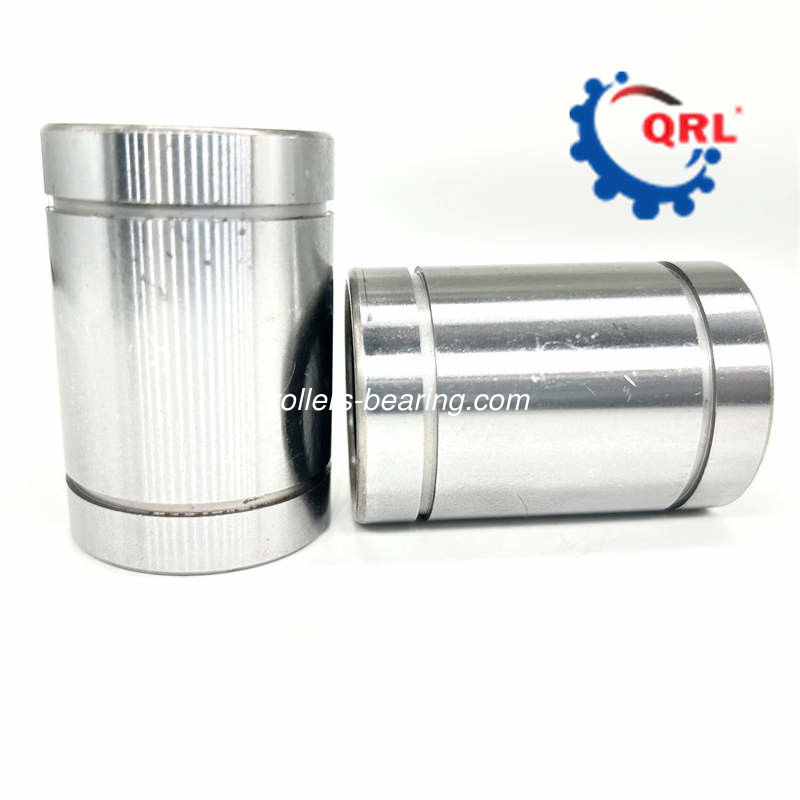

Vòng bi LM 25 UU Vòng bi tuyến tính 25 * 40 * 41mm
Thông số kỹ thuật vòng bi tuyến tính
Đặc điểm kỹ thuật sản phẩm:
Ảnh hưởng theo tuyến tính Sự miêu tả
Ổ trục chuyển động tuyến tính hoặc trượt tuyến tính là ổ trục được thiết kế để cung cấp chuyển động tự do theo một hướng.Có nhiều loại vòng bi chuyển động tuyến tính khác nhau.Các thanh trượt tuyến tính được cơ giới hóa như các thanh trượt máy, bàn XY, bàn con lăn và một số thanh trượt khớp nối là các ổ trục được di chuyển bằng cơ chế truyền động.
Vòng ngoài của ổ trục kim hình cốc kéo được đục lỗ bằng tấm thép.Nó có chiều cao mặt cắt nhỏ và khả năng chịu tải lớn và phù hợp cho sản xuất hàng loạt kinh tế.
Sự ăn khớp giữa vòng ngoài và vỏ ổ trục được áp dụng cho loại ổ lăn kim này mà không có thiết bị cố định dọc trục.Ngay cả đối với điều kiện tải trọng cao, nó vẫn duy trì đầy đủ chức năng chịu lực.Ngoài ra, với dung tích chứa dầu mỡ lớn, khi hoạt động trong thời gian dài không cần châm thêm dầu mỡ.
Vì một đầu của ổ trục gần được bịt kín nên nó phù hợp với đầu trục có lực trượt dọc trục nhỏ.
Mẫu HK, TA, TLA, cốc rút hở.vòng bi lăn kim với bộ giữ,
Vòng bi lăn kim hình cốc khép kín Model BK với bộ phận giữ,
Model SCE, BA, J, JH, ổ lăn kim hình cốc rút (sê-ri Inch).
Ảnh hưởng theo tuyến tínhCon số
| một phần số | đ | Đ. | L | b | W | Chu trình | C | đồng | Trọng lượng (g) |
| LM 8 UU | số 8 | 15 | 24 | 17,5 | 1.1 | 4 | 27 | 41 | 16 |
| LM 10 UU | 10 | 19 | 29 | 22 | 1.3 | 4 | 38 | 56 | 30 |
| LM 12 UU | 12 | 21 | 30 | 23 | 1.3 | 4 | 42 | 61 | 32 |
| LM 13 UU | 13 | 23 | 32 | 23 | 1.3 | 4 | 52 | 79 | 43 |
| LM 16 UU | 16 | 28 | 37 | 26,5 | 1.6 | 5 | 79 | 120 | 69 |
| LM 20 UU | 20 | 32 | 42 | 30,5 | 1.6 | 5 | 88 | 140 | 87 |
| LM 25 UU | 25 | 40 | 59 | 41 | 1,85 | 6 | 100 | 160 | 220 |
| LM 30 UU | 30 | 45 | 64 | 44,5 | 1,85 | 6 | 160 | 280 | 250 |
| LM 40 UU | 40 | 60 | 80 | 60,5 | 2.1 | 6 | 220 | 410 | 585 |
| LM 50 UU | 50 | 80 | 100 | 74 | 2.6 | 6 | 390 | 810 | 1580 |
| LM 60 UU | 60 | 90 | 110 | 85 | 3,15 | 6 | 480 | 1020 | 2000 |
Ảnh hưởng theo tuyến tínhVận chuyển
Theo các ứng dụng khác nhau, có thể chọn vòng bi không có vòng trong hoặc con lăn kim và các thành phần vòng cách.Tại thời điểm này, bề mặt ổ trục và bề mặt lỗ vỏ phù hợp với ổ trục được sử dụng trực tiếp làm bề mặt lăn bên trong và bên ngoài của ổ trục để đảm bảo khả năng chịu tải và hiệu suất chạy Giống như ổ trục có vòng, độ cứng, độ chính xác gia công và chất lượng bề mặt của bề mặt mương của trục hoặc lỗ vỏ phải giống với mương của vòng bi.Loại ổ trục này chỉ có thể chịu tải xuyên tâm.
